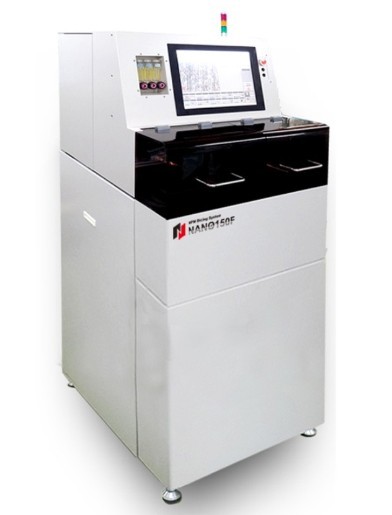

NANO150F
全新6寸半自动切割机
专为玻璃，Wafer，封装型电子零件精密切割量身打造
高刚性机构设计，提供高精度及高效率的加工性能
友善的人机界面，操作建议且直接
紧致型设计，缩减占地面积
| 项目 |
叙述 |
单位 |
规格 |
| 工作范围 |
mm |
160X160 |
| 主軸 |
轴承 |
|
空气静压轴承 |
| 最高允许转数 |
rpm |
60000 |
| 最大输出马力 |
kW |
1.2 |
| 1.8(选配） |
| X 軸 |
驱动装置 |
|
AC 伺服马达 |
| 最大工作行程 |
mm |
160 |
| 最大移动行程 |
mm |
267 |
| 速度范围 |
mm/s |
0.1 ~ 300 |
| Y 軸 |
驱动装置 |
|
步进马达 |
| 最大工作行程 |
mm |
160 |
| 最小分割设定 |
mm |
0.0001 |
| 单一移动精度 |
mm/mm |
0.003/5 |
| 全行程移动精度 |
mm/mm |
0.005/160 |
| Z 軸 |
驱动装置 |
|
步进马达 |
| 最大工作行程 |
mm |
30 |
| 最小分割设定 |
mm |
0.000125 |
| 最大刀片直径 |
mm |
Φ60 |
| 重复精度 |
mm |
0.001 |
| θ 軸 |
驱动装置 |
|
DD 马达 |
| 最大旋转角度 |
deg |
360 |
| 最小分割设定 |
sec |
0.405 |
| 显示器 |
|
12 / 15 " Color LCD |
| 系統 |
语言 |
|
中文/英文 |
| 机器外型尺寸 |
mm |
620X800X1500 |
| 安裝 |
机器重量 |
kg |
500 |
| 电力需求 |
|
1Φ AC220V50/60 Hz |
NPM NANO150F使用条件如下：
1.请使用大气压露点在-15 ℃以下，残余油分为0.1 ppm，过滤度在0.01 μm/99.5 %以上的清洁压缩空气。
2.请将放置机械设备的房间室温设定在20 ℃~25 ℃之间，并将波动范围控制在±1 ℃以內。
3.请将切削水的水温控制为室温的+2 ℃（波动范围在±1 ℃以內），将冷却水的水温控制为与室温相同（波动范围在±1 ℃以內）。
4.本设备使用水。万一发生漏水影响，请把本设备安装在有防水性的地板以及有排水处理的场所。
5.其它：请避免设备受到撞击以及外界的有感震动。另外，请不要将设备安装在鼓风机、通风口以及产生高温的装置及产生油雾的装置附近。
